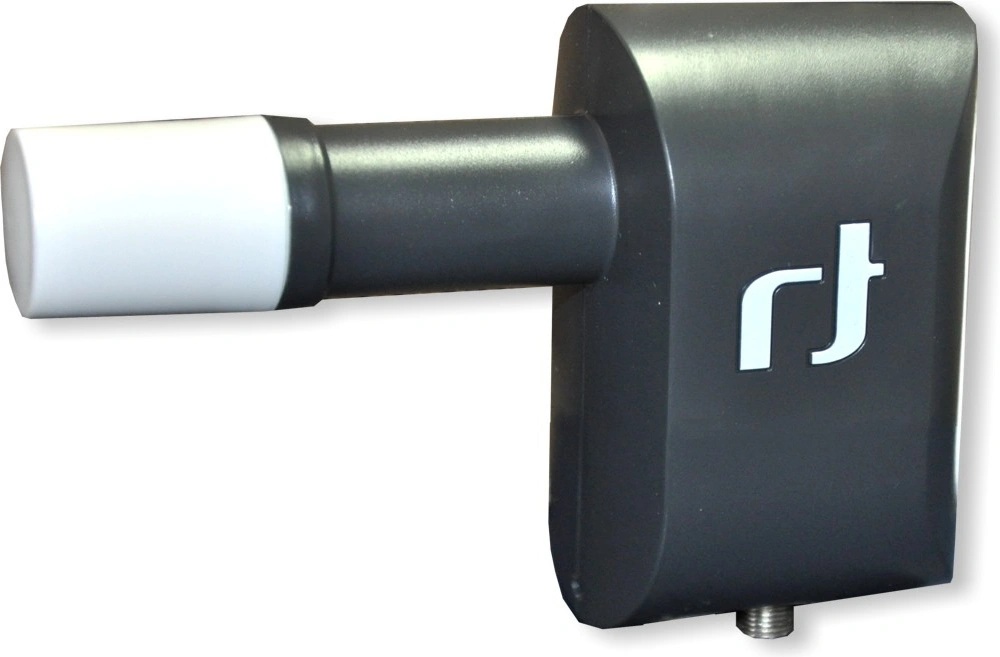

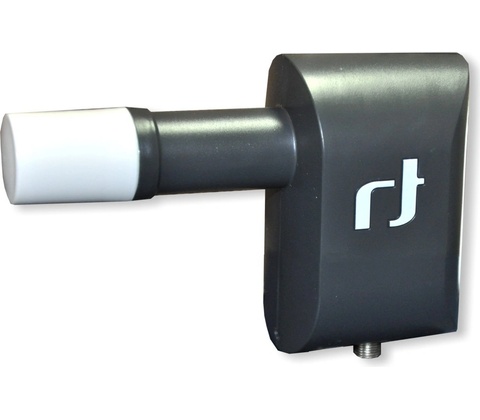

Inverto Multiconnect SINL20 Single

single universal, slim feed, 0,2dB

Vlastnosti:

• priamy - dlhý, vhodný pre multifeed (príjem viacerých satelitných pozícií)
• nízky fázový šum, DVB-S2 (HDTV) kompatibilný
• nízke šumové číslo
• nízka spotreba energie
• vysoký výkon
• vysoká frekvencia stability

Technické špecifikácie:

Vstupný frekvenčný rozsah dolného pásma 10.7 ~ 11.7 GHz

Výstupný frekvenčný rozsah dolného pásma 950 ~ 1950 MHz

LO frekvencia 9.75 GHz

Vstupný frekvenčný rozsah horného pásma 11.7 ~ 12.75 GHz

Výstupný frekvenčný rozsah horného pásma 1100 ~ 2150 MHz

LO frekvencia 10.6 GHz

Šumové číslo 0.3dB typ. (max. 0.7dB)

LO inicializačná presnosť max. +/- 1.0 MHz

LO teplotná nestálosť max. +/- 3.0 MHz

LO fázový šum @ 10K Hz max. -80 dBc / Hz

Konverzný zisk min. 55 dB

Zvlnený zisk +/- 0.75 dB / 27MHz

Variačný zisk +/- 4 dB

Potlačenie min. 40 dB 1 dB kompresný bod (O/P) min. 0.0 dBm

Presluch min. 20 dB

Riadiace signály Ca [ V ] 11.0 ~ 14.0 V

Riadiace signály Cb [ H ] 16.0 ~ 20.0 V

Riadiaci signál Cc [prepínanie pásiem] 22KHz +/- 4KHz 0.4V – 0.8V pp

Výstup VSWR 2.5:1

Vyžarované rušenie max. -50 dBm

DC napájanie 200mA max. @ 11 – 20V

Pracovná teplota -30 ~ +60°C

Výstupná impedancia (pripojenie k STB) 75 Ω

Výstupný konektor

F-typ (samica)

INVERTO MULTICONNECT SINGLE

IDLB-SINL24-MULTI-OPP
